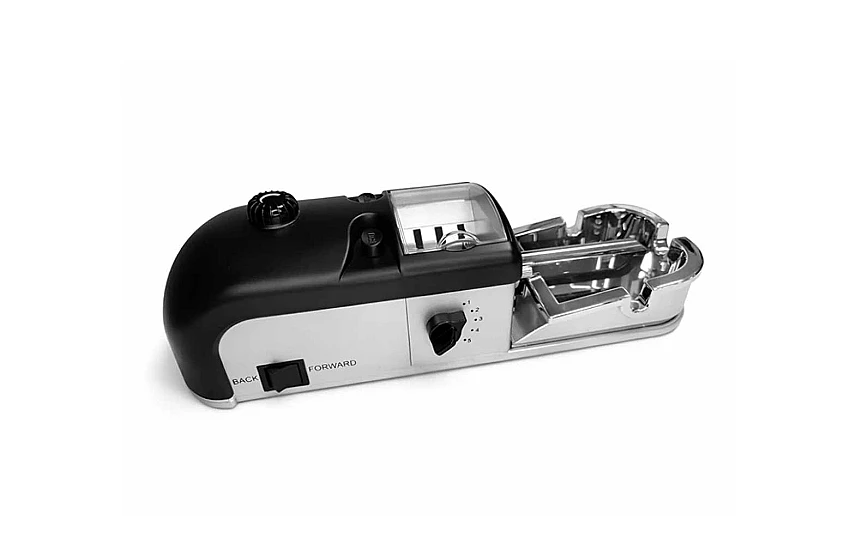

Anatomia jednego cyklu nabijania - fizyka procesu, gęstość napełnienia i pomiar powtarzalności

Cykl nabijania trwa od kilkunastu do trzydziestu sekund i wygląda z zewnątrz banalnie: gilza wchodzi pusta, wychodzi pełna. W tym czasie zachodzi jednak sekwencja zjawisk mechanicznych, których zrozumienie zmienia sposób pracy z urządzeniem znacznie bardziej niż jakakolwiek zmiana sprzętu.

Ten artykuł jest napisany dla osób, które chcą wiedzieć nie tylko co robić, ale dlaczego to działa. Rozkładamy cykl na fazy, opisujemy siły i opory występujące w każdej z nich, definiujemy gęstość napełnienia jako mierzalny parametr i podajemy protokół pomiaru powtarzalności, który pozwala ocenić stan urządzenia liczbowo, a nie na oko.

Zakres jest wyłącznie techniczny: mechanika napełniania gilzy materiałem sypkim, parametry procesu i metody ich kontroli. Nie zajmujemy się tu niczym poza samą technologią.

Cykl nabijania rozłożony na fazy

Niezależnie od konstrukcji urządzenia, każdy cykl da się podzielić na sześć faz. Granice między nimi bywają płynne, ale funkcjonalnie są rozłączne i każda ma własne wąskie gardło.

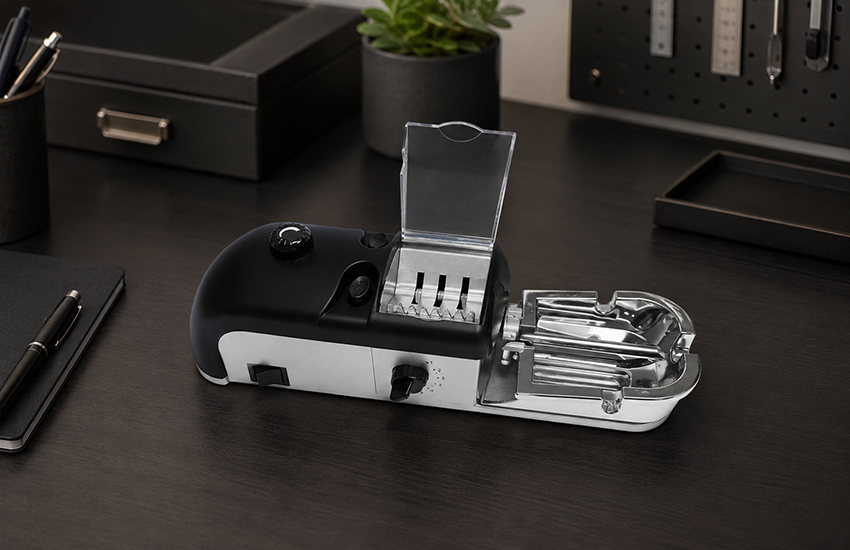

Faza pierwsza - zasilanie komory

Materiał przemieszcza się z zasobnika do komory roboczej. Napędem jest tu przede wszystkim grawitacja, wspomagana w wielu konstrukcjach elementem mieszającym albo wałkiem podającym.

Kluczowym parametrem jest sypkość materiału, czyli zdolność do swobodnego przemieszczania się pod własnym ciężarem. Materiał sypki tworzy w zasobniku stożek o określonym kącie naturalnego usypu - im wyższa wilgotność i im bardziej splątane włókna, tym kąt większy, a przepływ trudniejszy.

Zjawiskiem, które psuje tę fazę, jest sklepienie. W materiałach włóknistych powstaje ono, gdy włókna zazębią się nad otworem wylotowym, tworząc samonośną strukturę, przez którą materiał przestaje się osypywać. Zasobnik wygląda na pełny, a do komory nic nie trafia. Objawem jest cykl wykonany prawidłowo, ale z gilzą pustą albo wypełnioną w ułamku.

Sklepieniu przeciwdziała mieszanie zawartości zasobnika, ograniczenie wilgotności do zalecanego zakresu i wypełnianie zasobnika do poziomu przewidzianego przez producenta, a nie po brzegi. Nadmiar materiału zwiększa nacisk warstw górnych na dolne i sprzyja zbrylaniu.

Faza druga - odmierzenie porcji

Urządzenie oddziela od masy w komorze porcję o objętości odpowiadającej pojemności gilzy. Ta faza decyduje o powtarzalności bardziej niż jakakolwiek inna, ponieważ odmierzanie jest objętościowe, a nie wagowe.

To rozróżnienie ma fundamentalne konsekwencje. Urządzenie zawsze pobiera podobną objętość, ale masa tej objętości zależy od gęstości nasypowej materiału, która zmienia się wraz z wilgotnością, frakcją i stopniem ubicia w zasobniku. Dlatego ta sama nastawa daje różne rezultaty przy różnych partiach surowca - nie dlatego, że urządzenie się rozregulowało, tylko dlatego, że zmienił się materiał.

Gęstość nasypowa materiału włóknistego potrafi różnić się między partiami o kilkanaście procent. Przy stałej objętości oznacza to wprost kilkanaście procent różnicy w masie wsadu.

Na dokładność odmierzania wpływa również stan wypełnienia zasobnika. Warstwa materiału nad komorą wywiera nacisk, który zagęszcza porcję pobieraną z dołu. Zasobnik pełny daje więc nieco cięższe porcje niż zasobnik opróżniony do jednej trzeciej. Efekt jest niewielki, rzędu kilku procent, ale przy dłuższych seriach objawia się powolnym dryfem masy wsadu w dół. Świadomi tego użytkownicy uzupełniają zasobnik przy każdym spadku poziomu poniżej połowy, zamiast pracować do wyczerpania.

Trzecim czynnikiem jest sposób napełniania zasobnika. Materiał wsypany jednym ruchem układa się luźniej niż dokładany porcjami z lekkim ubijaniem. Skoro odmierzanie jest objętościowe, ta różnica przekłada się bezpośrednio na masę porcji. Warto więc wypracować jeden powtarzalny sposób napełniania i trzymać się go, bo to eliminuje jedną zmienną z całego równania.

Faza trzecia - formowanie

Porcja zostaje uformowana w kształt zbliżony do walca o średnicy nieco mniejszej niż wewnętrzna średnica gilzy. To faza, w której materiał po raz pierwszy podlega sprężaniu.

Zachowanie materiału jest tu lepkosprężyste: część odkształcenia ma charakter sprężysty i cofa się po zdjęciu obciążenia, część jest trwała. Proporcja między nimi zależy głównie od wilgotności. Materiał o właściwej wilgotności ma wysoki udział odkształcenia sprężystego, dzięki czemu po wprowadzeniu do gilzy lekko się rozpręża i wypełnia przekrój równomiernie. Materiał przesuszony odkształca się nieodwracalnie przez kruszenie, materiał przewilgocony przez trwałe zbicie.

Właśnie tu leży fizyczne uzasadnienie zakresów wilgotności podawanych przez producentów. Przedział 12-15 procent, wskazywany dla konstrukcji tłokowych, to okno, w którym udział odkształcenia sprężystego jest wystarczający do prawidłowego wypełnienia przekroju.

Faza czwarta - wprowadzenie do gilzy

Uformowana porcja jest przemieszczana wzdłuż osi gilzy. Ruch odbywa się przeciwko trzem oporom działającym jednocześnie.

Pierwszy to tarcie materiału o wewnętrzną powierzchnię gilzy. Rośnie liniowo wraz z długością wprowadzonego odcinka, więc opór na końcu drogi jest wyraźnie wyższy niż na początku.

Drugi to opór sprężonego powietrza. Gilza jest zamknięta z jednej strony filtrem, który przepuszcza powietrze, ale ze skończoną przepustowością. Wprowadzany materiał wypycha powietrze, które musi przejść przez filtr. Im szybszy ruch, tym wyższe ciśnienie w gilzie i tym większy opór.

Trzeci to opór sprężystości samego materiału, rosnący w miarę zagęszczania.

Suma tych oporów jest największa pod koniec fazy, dokładnie tam, gdzie wypełnienie najczęściej okazuje się niepełne. Stąd charakterystyczny defekt w postaci pustki przy filtrze.

Faza piąta - stabilizacja

Po zakończeniu ruchu materiał w gilzie przez krótką chwilę rozpręża się do stanu równowagi. Odkształcenie sprężyste cofa się, a materiał wypełnia przekrój.

Ta faza trwa ułamki sekundy, ale ma znaczenie: gilza oceniona natychmiast po cyklu i po dziesięciu sekundach może wyglądać nieco inaczej. Ocenę jakości warto więc wykonywać po chwili, a nie w momencie zakończenia pracy mechanizmu.

Skala tego zjawiska zależy od wilgotności. Materiał w środku zalecanego zakresu rozpręża się szybko i przewidywalnie. Materiał wilgotniejszy rozpręża się słabiej, ale za to traci objętość w kolejnych godzinach wraz z odparowaniem wody - stąd gilzy, które po nabiciu wyglądają dobrze, a następnego dnia są wyraźnie luźniejsze. Materiał przesuszony niemal się nie rozpręża, bo odkształcenie miało charakter kruchy, a nie sprężysty.

Praktyczny wniosek dla oceny rezultatów: porównania między sesjami należy wykonywać na sztukach w tym samym wieku. Gilza nabita przed chwilą i gilza sprzed tygodnia to dwa różne stany tego samego wyrobu i wnioski z ich zestawienia bywają mylące.

Faza szósta - zwolnienie i wysunięcie

Docisk zwalnia nacisk na papier, a gilza zostaje wysunięta z nasadki. To najkrótsza faza, ale jej niepowodzenie ma widoczne skutki: pogniecenie krawędzi papieru albo częściowe wysypanie zawartości.

Za tę fazę odpowiada głównie stan docisku gilzy. Element wypolerowany przez wielokrotną pracę zwalnia nacisk nierównomiernie, przez co gilza wysuwa się skośnie. To jeden z najłatwiejszych do zdiagnozowania objawów zużycia i jednocześnie jeden z najtańszych do usunięcia - docisk gilzy C77 kosztuje 20 złotych, a jego wymiana zajmuje chwilę.

Gęstość napełnienia jako parametr mierzalny

Większość dyskusji o jakości nabijania operuje określeniami subiektywnymi: za luźno, za mocno, w sam raz. Tymczasem parametr, o którym mowa, da się wyrazić liczbowo.

Gęstość napełnienia to masa materiału podzielona przez objętość, którą zajmuje w gilzie. Objętość wynika z geometrii: gilza o średnicy wewnętrznej d i długości wypełnionego odcinka l ma objętość równą polu przekroju pomnożonemu przez długość.

Dla gilzy o średnicy 8 mm pole przekroju wynosi około 0,50 cm kwadratowego. Przy typowej długości odcinka wypełnionego rzędu 6,5 cm daje to objętość około 0,33 cm sześciennego. Znając masę wsadu, można wyliczyć gęstość.

Praktyczne znaczenie tego rachunku jest następujące: gęstość jest jedynym parametrem, który łączy masę i objętość, a więc jedynym, który pozwala porównywać rezultaty między różnymi formatami gilz. Gilza slim o średnicy 6,5 mm ma pole przekroju około 0,33 cm kwadratowego, czyli o jedną trzecią mniejsze niż ośmiomilimetrowa. Ta sama masa wsadu da w niej wyraźnie wyższą gęstość, a więc zupełnie inną charakterystykę.

To wyjaśnia, dlaczego przejście na węższy format wymaga zmiany nastaw, a nie tylko zmiany urządzenia. Zachowanie tej samej masy porcji przy mniejszym przekroju oznacza przesadne zagęszczenie.

Opór przepływu powietrza - parametr wynikowy

Gęstość napełnienia nie jest celem samym w sobie. Celem jest określony opór przepływu powietrza przez wypełnioną gilzę, a gęstość jest głównym parametrem, przez który się go reguluje.

Zależność między nimi nie jest liniowa. W ośrodku porowatym opór przepływu rośnie znacznie szybciej niż gęstość - zwiększenie gęstości o dziesięć procent może podnieść opór o dwadzieścia albo więcej. Konsekwencja praktyczna: przy wysokich gęstościach nawet drobne odchylenie masy wsadu daje wyraźnie odczuwalną różnicę, podczas gdy przy niskich to samo odchylenie jest niezauważalne.

To wyjaśnia zjawisko dobrze znane użytkownikom pracującym na mocnym ubiciu: rezultaty wydają się mniej powtarzalne, choć urządzenie pracuje tak samo. Nie chodzi o większy rozrzut masy, tylko o większą wrażliwość efektu na ten sam rozrzut.

Wniosek dla praktyki: jeżeli zależy ci na powtarzalności, pracuj bliżej środka zakresu gęstości, a nie przy jego górnej granicy. To ustawienie najbardziej wybaczające.

Drugim czynnikiem wpływającym na opór jest jednorodność rozkładu materiału wzdłuż gilzy. Odcinek o wyższej gęstości działa jak zwężenie i dominuje w całkowitym oporze, nawet jeśli reszta jest wypełniona luźno. Dlatego równomierność ma większe znaczenie niż średnia wartość - i dlatego mechanizmy tłokowe, prowadzące materiał ruchem posuwistym na całej długości, dają bardziej przewidywalne rezultaty niż konstrukcje wprowadzające materiał w sposób mniej ciągły.

Protokół pomiaru powtarzalności

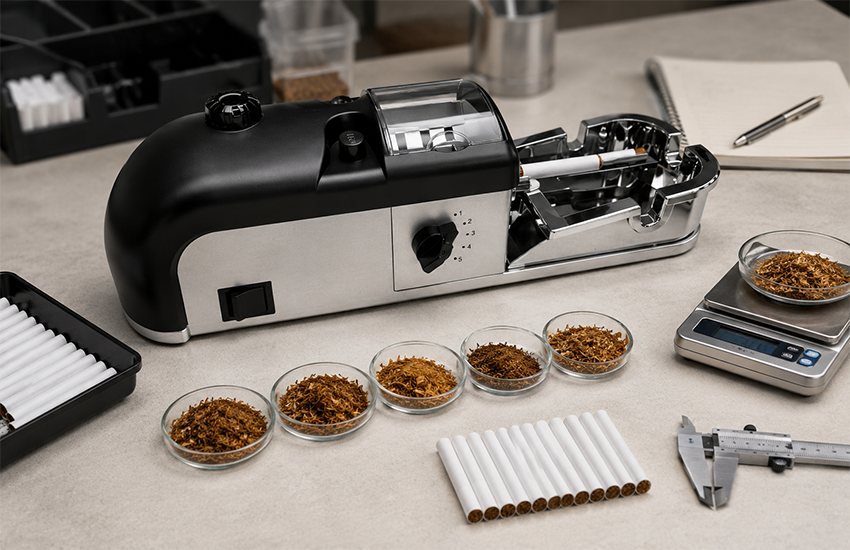

Poniżej praktyczna procedura, która pozwala ocenić stan urządzenia liczbowo. Wymaga wagi o dokładności 0,01 g, dostępnej w kategorii wag jubilerskich i kuchennych precyzyjnych.

Krok pierwszy: przygotuj dwadzieścia gilz z jednej partii i porcję materiału o zmierzonej wilgotności. Warunki muszą być stałe przez cały pomiar.

Krok drugi: zważ dziesięć pustych gilz i wylicz średnią masę pojedynczej. Ta wartość posłuży do odjęcia od masy gilzy wypełnionej.

Krok trzeci: nabij dwadzieścia sztuk bez przerw i bez korygowania czegokolwiek w trakcie. Ważne, żeby nie odrzucać sztuk nieudanych - pomiar ma pokazać rzeczywisty rozrzut, a nie wyselekcjonowany.

Krok czwarty: zważ każdą sztukę osobno i odejmij średnią masę gilzy pustej. Otrzymujesz dwadzieścia wartości masy wsadu.

Krok piąty: wylicz średnią oraz różnicę między wartością najwyższą i najniższą.

Interpretacja jest następująca. Rozrzut nieprzekraczający pięciu procent średniej oznacza urządzenie w bardzo dobrym stanie przy dobrze dobranym materiale. Rozrzut w przedziale od pięciu do dziesięciu procent to stan typowy dla sprzętu domowego po pewnym okresie eksploatacji - akceptowalny, choć jest pole do poprawy. Rozrzut powyżej piętnastu procent wskazuje na konkretny problem: zużyty element roboczy, niejednorodny materiał albo nagromadzony osad w mechanizmie.

Wartość tego pomiaru polega na tym, że można go powtórzyć po interwencji. Wyczyściłeś urządzenie i chcesz wiedzieć, czy to pomogło? Powtórz test i porównaj rozrzut. Wymieniłeś docisk? To samo. Zamiast wrażeń dostajesz liczbę.

Warto zapisywać wyniki z datą. Seria takich pomiarów w skali roku pokazuje trend zużycia i pozwala zaplanować wymianę części zanim jakość spadnie w sposób odczuwalny.

Diagnostyka w podziale na fazy

Znajomość sekwencji faz pozwala przypisać każdy typowy defekt do konkretnego momentu cyklu, co radykalnie skraca poszukiwanie przyczyny.

Gilza pusta lub wypełniona minimalnie przy prawidłowo wykonanym cyklu wskazuje na fazę pierwszą, czyli sklepienie w zasobniku albo niedrożność drogi zasilania.

Regularne różnice w masie między kolejnymi sztukami wskazują na fazę drugą. Przyczyną jest zwykle zmienna gęstość nasypowa materiału, czyli niejednorodna frakcja albo nierównomierna wilgotność w pojemniku.

Materiał kruszący się i wysypujący na blat wskazuje na fazę trzecią przy zbyt niskiej wilgotności. Materiał zbity w twardą masę, która nie rozpręża się w gilzie - na tę samą fazę przy wilgotności zbyt wysokiej.

Pustka przy filtrze przy prawidłowym wypełnieniu pozostałej długości to klasyczny objaw fazy czwartej. Przyczyną jest narastający opór, którego mechanizm nie pokonuje do końca. Warto sprawdzić drożność drogi, stan powierzchni roboczych i wilgotność materiału.

Gilza wyglądająca dobrze bezpośrednio po cyklu, ale zapadająca się po chwili, to faza piąta i typowo materiał o zbyt wysokiej wilgotności.

Pogniecenie krawędzi papieru albo skośne wysunięcie gilzy to faza szósta i niemal zawsze stan docisku albo nasadki. Nasadka gilzy kosztuje 18 złotych i jest drugim po docisku elementem, który warto sprawdzić przy defektach tej fazy.

Dlaczego konstrukcja mechanizmu zmienia charakterystykę procesu

Powyższy opis faz jest wspólny dla wszystkich urządzeń, ale sposób realizacji faz trzeciej i czwartej różni się zasadniczo między typami konstrukcji, co przekłada się na mierzalne różnice w rezultatach.

W mechanizmie tłokowym materiał jest formowany i przemieszczany ruchem posuwistym o kontrolowanym profilu. Prędkość i siła są determinowane przez kinematykę napędu, a nie przez właściwości materiału, dzięki czemu proces jest w dużym stopniu niezależny od zmienności wsadu. Rozkład gęstości wzdłuż gilzy jest bardziej równomierny, bo cały odcinek jest wypełniany w jednym, ciągłym ruchu.

Model TOP MODEL C77 reprezentuje właśnie ten typ: silnik 25 W, wydajność 2-5 sztuk na minutę, masa 1,2 kg z antypoślizgowymi nóżkami. Ta masa nie jest przypadkowa - w fazie czwartej, gdy opór narasta, siła reakcji działa na obudowę i lekkie urządzenie zaczyna się przesuwać, co wprowadza dodatkowy rozrzut. Stabilna podstawa jest tu parametrem funkcjonalnym, nie estetycznym.

W mechanizmie sprężynowym materiał jest przemieszczany przez element sprężysty poruszający się w kanale. Konstrukcja jest lżejsza i tańsza, a tor pracy węższy, co oznacza większą wrażliwość na grubą frakcję. Charakterystyka siły jest tu jednak w mniejszym stopniu zdeterminowana konstrukcją, przez co więcej zależy od materiału.

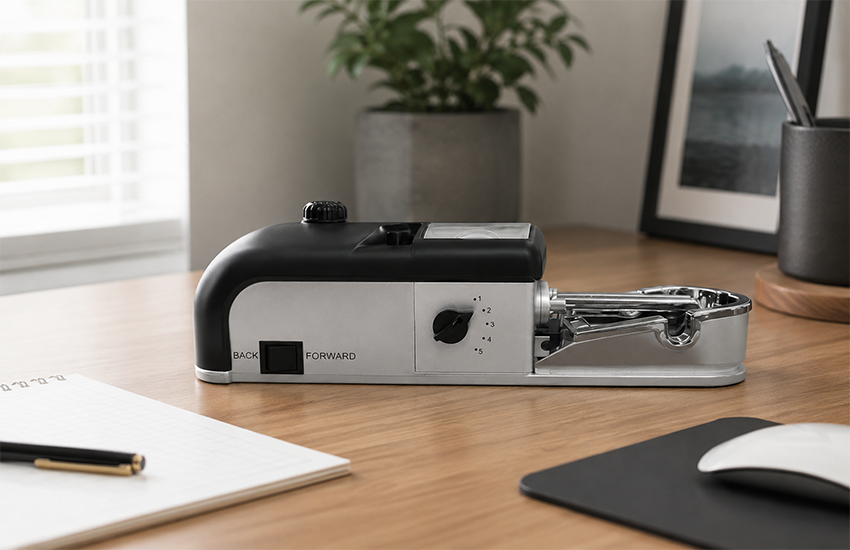

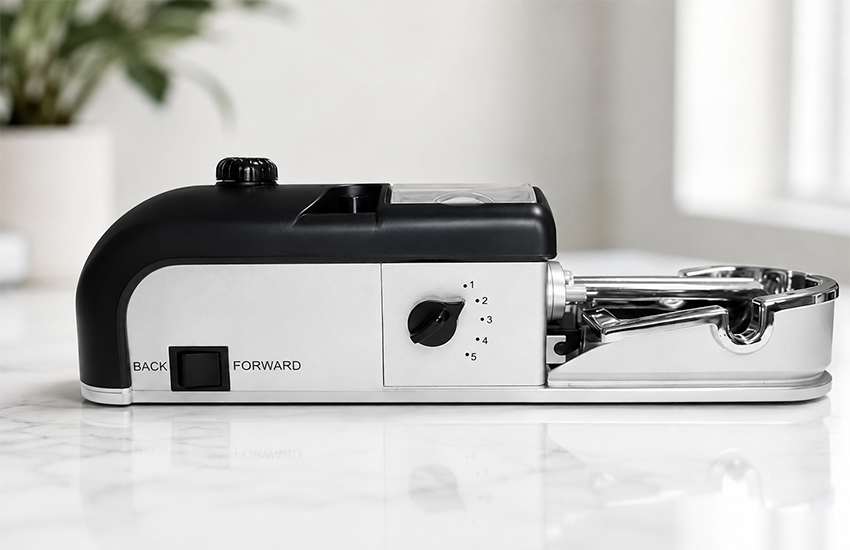

Konstrukcje tego typu kompensują to możliwością regulacji. Wersja PREMIUM 8 mm o mocy 24 W i masie 0,8 kg oferuje pięciostopniową regulację gęstości oraz regulację prędkości silnika. Ta druga ma bezpośredni związek z fizyką procesu opisaną wcześniej: niższa prędkość oznacza mniejszy przyrost ciśnienia powietrza w gilzie w fazie czwartej, a więc niższy opór szczytowy, oraz mniejsze rozdrabnianie materiału w mechanizmie. Producent podaje, że niższe obroty oznaczają też około trzydziestu procent mniejsze zużycie energii.

Funkcja biegu wstecznego, obecna w tym modelu, jest z kolei rozwiązaniem problemu zatoru w fazie czwartej: pozwala wycofać materiał zamiast forsować opór, co chroni zarówno gilzę, jak i mechanizm.

Kalibracja urządzenia - procedura krok po kroku

Mając zdefiniowane parametry i metodę pomiaru, można przeprowadzić świadomą kalibrację zamiast metody prób i błędów.

Krok pierwszy: ustal punkt odniesienia. Zmierz wilgotność materiału i zapisz ją. Bez tej wartości kalibracja nie ma sensu, bo nie będziesz wiedzieć, do jakich warunków się odnosi. Do pomiaru służy wilgotnościomierz do tytoniu, którego wskazanie jest jedynym twardym punktem w całej procedurze.

Krok drugi: ustaw urządzenie na środkową wartość dostępnego zakresu regulacji. Nie zaczynaj od skrajności.

Krok trzeci: nabij pięć sztuk i zważ je. Wylicz średnią masę wsadu.

Krok czwarty: oceń rezultat pod kątem oporu przepływu. Jeśli jest zbyt wysoki, obniż nastawę o jeden stopień; jeśli zbyt niski, podnieś.

Krok piąty: powtórz kroki trzeci i czwarty, dopóki nie trafisz w satysfakcjonujący rezultat. Zapisz nastawę razem ze zmierzoną wilgotnością i oznaczeniem partii materiału.

Krok szósty: wykonaj pełny test dwudziestu sztuk według protokołu opisanego wcześniej, żeby poznać rozrzut przy nowej nastawie.

Zapis z kroku piątego to najcenniejszy produkt całej procedury. Przy powrocie do tej samej partii materiału w podobnych warunkach wracasz od razu do sprawdzonej nastawy zamiast kalibrować od nowa. Po kilku takich zapisach powstaje tabela, która pokazuje zależność między wilgotnością a wymaganą nastawą - a to już wiedza pozwalająca przewidywać ustawienie dla nowego materiału zamiast go szukać.

Wpływ zużycia elementów na parametry procesu

Warto na koniec pokazać, jak stan konkretnych części przekłada się na mierzalne parametry, bo to domyka logikę całego artykułu.

Zużyty docisk gilzy zmienia głównie fazy czwartą i szóstą. Gilza trzymana z mniejszą siłą minimalnie przesuwa się pod naciskiem, przez co część drogi tłoka nie przekłada się na wypełnienie. Efektem jest niższa średnia masa wsadu przy niezmienionej nastawie oraz zwiększony rozrzut. W teście dwudziestu sztuk objawia się to jednoczesnym spadkiem średniej i wzrostem rozpiętości wyników.

Zużyta nasadka wpływa na fazę szóstą i częściowo czwartą. Zmieniona geometria krawędzi powoduje nierówne wysuwanie i uszkodzenia papieru. Średnia masa może pozostać prawidłowa, ale rośnie odsetek sztuk odrzuconych.

Zanieczyszczona fotokomórka wpływa na sterowanie cyklem, a nie na jego przebieg mechaniczny. Objawy to przedwczesne zakończenie cyklu albo jego nierozpoczęcie, a nie zmiana parametrów wypełnienia. Element ten podlega czyszczeniu, a przy braku efektu wymianie - fotokomórka kątowa C77/C81 kosztuje 10 złotych.

Osad w torze pracy zwiększa opór we wszystkich fazach mechanicznych. Skutkiem jest spadek średniej masy wsadu przy niezmienionej nastawie oraz wolniejsza praca mechanizmu. To najczęstsza przyczyna stopniowego pogarszania się rezultatów i jednocześnie jedyna, która nie wymaga zakupu czegokolwiek - wystarczy czyszczenie.

Ta lista pokazuje coś istotnego: różne przyczyny dają różne sygnatury w danych pomiarowych. Spadek średniej przy stałym rozrzucie to zwykle osad. Wzrost rozrzutu przy stałej średniej to zwykle materiał. Jedno i drugie naraz to zwykle element roboczy. Dysponując liczbami zamiast wrażeń, diagnoza przestaje być zgadywaniem.

Geometria gilzy i jej konsekwencje obliczeniowe

Skoro gęstość napełnienia opiera się na objętości, warto rozwinąć rachunek geometryczny, bo prowadzi on do wniosków, które nie są intuicyjne.

Pole przekroju kołowego rośnie z kwadratem średnicy. Oznacza to, że zmniejszenie średnicy o dwadzieścia procent zmniejsza pole przekroju o około trzydzieści sześć procent, a nie o dwadzieścia. Przejście z formatu 8 mm na 6,5 mm to spadek średnicy o niespełna dziewiętnaście procent, ale spadek pola przekroju o około trzydzieści cztery procent. Przy formacie 5,5 mm pole przekroju stanowi już mniej niż połowę wartości dla ośmiu milimetrów.

Konsekwencja pierwsza dotyczy masy porcji. Zachowanie tej samej gęstości napełnienia przy formacie 6,5 mm wymaga zmniejszenia masy wsadu o mniej więcej jedną trzecią względem formatu 8 mm. To znacznie więcej, niż sugerowałaby różnica w wyglądzie obu gilz.

Konsekwencja druga dotyczy tolerancji. Ta sama bezwzględna zmiana masy wsadu, wyrażona w gramach, przekłada się w gilzie 5,5 mm na ponad dwukrotnie większą zmianę gęstości niż w gilzie 8 mm. Dlatego wymagania wobec jednorodności materiału i stabilności procesu rosną wraz ze zmniejszaniem formatu - nie z powodu jakiejś szczególnej delikatności wąskich gilz, tylko z czystej arytmetyki.

Konsekwencja trzecia dotyczy tarcia. Powierzchnia boczna walca rośnie liniowo ze średnicą, a objętość z jej kwadratem. Przy mniejszych formatach stosunek powierzchni kontaktu do objętości materiału jest więc wyższy, co oznacza proporcjonalnie większy udział oporu tarcia w bilansie sił fazy czwartej. To fizyczne uzasadnienie tego, że urządzenia do wąskich formatów muszą być projektowane inaczej, a nie po prostu skalowane w dół.

Warto też pamiętać o długości odcinka wypełnionego. Gilzy różnią się długością filtra, a przy tej samej długości całkowitej dłuższy filtr oznacza krótszy odcinek do wypełnienia. Porównując rezultaty między partiami gilz, warto sprawdzić ten parametr, bo różnica kilku milimetrów zmienia objętość o kilka procent i tym samym zaburza porównanie.

Bilans energetyczny cyklu i obciążenie napędu

Ostatnim wątkiem technicznym wartym rozwinięcia jest to, na co faktycznie zużywana jest energia dostarczana do urządzenia, bo tłumaczy to kilka praktycznych obserwacji.

Praca wykonana w jednym cyklu rozkłada się na kilka składników. Największy udział ma pokonanie tarcia materiału o powierzchnie robocze i o wewnętrzną powierzchnię gilzy. Drugim składnikiem jest praca sprężania materiału, czyli energia zmagazynowana w odkształceniu sprężystym i rozproszona w odkształceniu trwałym. Trzecim, wyraźnie mniejszym, jest praca przeciwko ciśnieniu powietrza wypychanego przez filtr. Czwartym są straty własne napędu.

Z tego rozkładu wynika kilka wniosków. Po pierwsze, czystość powierzchni roboczych ma bezpośredni wpływ na obciążenie napędu, bo dotyczy największego składnika bilansu. Osad zwiększa współczynnik tarcia, a więc i pobór mocy, przy niezmienionym efekcie użytkowym.

Po drugie, moc znamionowa silnika rzędu 24-25 W, spotykana w urządzeniach domowych, jest z dużym zapasem wystarczająca dla prawidłowo pracującego mechanizmu. Problemy z napędem pojawiają się nie dlatego, że mocy brakuje w normalnej pracy, tylko dlatego, że przy zatorze cała dostępna moc trafia w zablokowany element. Stąd praktyczna zasada: przy nietypowym oporze należy przerwać cykl, a nie ponawiać próbę. Bieg wsteczny, gdy urządzenie go posiada, jest właściwą reakcją.

Po trzecie, obniżenie prędkości pracy zmniejsza pobór mocy nieproporcjonalnie mocno, ponieważ część oporów - szczególnie opór aerodynamiczny w gilzie - zależy od prędkości nieliniowo. To tłumaczy, dlaczego producenci podają przy niższych obrotach oszczędności energii rzędu trzydziestu procent.

Po czwarte, temperatura pracy. Przy długich seriach elementy napędu i obudowy nagrzewają się, a wraz z temperaturą zmieniają się nieznacznie wymiary elementów i lepkość smaru w przekładni. Przy urządzeniach domowych efekt jest niewielki, ale przy seriach liczonych w setkach sztuk bywa mierzalny w postaci powolnego dryfu średniej masy wsadu. Przerwa co kilkadziesiąt sztuk, przydatna także ze względu na czyszczenie, wyrównuje ten efekt.

Podsumowanie

Cykl nabijania to sekwencja sześciu faz, z których każda ma własny mechanizm i własne wąskie gardło. Kluczowe parametry procesu to gęstość napełnienia, wynikająca z relacji masy wsadu do objętości gilzy, oraz jednorodność rozkładu materiału wzdłuż jej długości. Oba przekładają się na opór przepływu powietrza, przy czym zależność jest nieliniowa, co tłumaczy, dlaczego przy wyższych gęstościach powtarzalność jest trudniejsza do utrzymania.

Wszystkie te wielkości są mierzalne prostymi środkami. Waga o dokładności 0,01 g i miernik wilgotności wystarczają, żeby zamienić ocenę subiektywną na dane, a dane pozwalają odróżnić problem materiałowy od zużycia mechanizmu i od zwykłego zabrudzenia.

Praktyczna wartość tego podejścia jest bardzo konkretna: zamiast wymieniać urządzenie, gdy rezultaty się pogarszają, można w kwadrans ustalić, która faza zawodzi i czy rozwiązaniem jest czyszczenie, korekta materiału, czy wymiana elementu za dwadzieścia złotych.

Najczęściej zadawane pytania

Jak zmierzyć gęstość napełnienia gilzy w warunkach domowych?

Potrzebna jest waga o dokładności 0,01 g. Należy zważyć kilka pustych gilz z danej partii i wyliczyć ich średnią masę, następnie zważyć gilzę wypełnioną i odjąć tę wartość - otrzymujemy masę wsadu. Objętość wylicza się z geometrii: pole przekroju wewnętrznego pomnożone przez długość wypełnionego odcinka. Dla gilzy 8 mm pole przekroju wynosi około 0,50 cm kwadratowego. Iloraz masy i objętości daje gęstość, którą można porównywać między formatami i między sesjami.

Dlaczego ta sama nastawa urządzenia daje różne rezultaty przy różnych partiach materiału?

Ponieważ urządzenia odmierzają porcję objętościowo, a nie wagowo. Ta sama objętość materiału o innej gęstości nasypowej to inna masa wsadu, a gęstość nasypowa zmienia się wraz z wilgotnością, frakcją i stopniem sprasowania w pojemniku. Różnice między partiami sięgają kilkunastu procent, co bezpośrednio przekłada się na masę porcji. Rozwiązaniem jest kalibracja nastawy przy każdej nowej partii i zapisywanie ustawień razem ze zmierzoną wilgotnością.

Skąd bierze się pustka przy filtrze i jak ją wyeliminować?

Jest to defekt fazy wprowadzania materiału do gilzy, w której opór narasta wraz z przebytą drogą. Składają się na niego tarcie o wewnętrzną powierzchnię gilzy, opór sprężonego powietrza wypychanego przez filtr oraz rosnąca sprężystość zagęszczanego materiału. Suma jest największa na końcu drogi, dlatego właśnie tam wypełnienie bywa niepełne. Najczęstsze przyczyny to zbyt suchy lub zbyt grubo cięty materiał, nagromadzony osad zwiększający tarcie oraz zużyty docisk pozwalający gilzie na mikroprzesunięcia.

Jaki rozrzut masy wsadu jest normalny?

Przy urządzeniu w dobrym stanie i jednorodnym materiale rozrzut nieprzekraczający pięciu procent średniej jest wynikiem bardzo dobrym. Przedział od pięciu do dziesięciu procent to typowy stan sprzętu domowego po okresie eksploatacji. Wartości powyżej piętnastu procent wskazują na konkretny problem: zużyty element roboczy, nagromadzony osad albo niejednorodność materiału. Pomiar wykonuje się na serii dwudziestu sztuk nabitych bez przerw i bez odrzucania sztuk nieudanych.

Czy niższa prędkość pracy urządzenia poprawia jakość nabijania?

W wielu przypadkach tak, i ma to fizyczne uzasadnienie. Wolniejszy ruch oznacza mniejszy przyrost ciśnienia powietrza wewnątrz gilzy, ponieważ powietrze ma więcej czasu na przejście przez filtr, co obniża opór szczytowy pod koniec cyklu. Dodatkowo mniejsza prędkość względna między materiałem a powierzchniami mechanizmu ogranicza rozdrabnianie włókien, a więc powstawanie frakcji pylistej. Efekt jest najbardziej zauważalny przy materiale bardziej kruchym i przy formatach o mniejszej średnicy.

Dlaczego przy mocnym ubiciu rezultaty wydają się mniej powtarzalne?

Ponieważ zależność między gęstością napełnienia a oporem przepływu powietrza jest nieliniowa. Przy wyższych gęstościach to samo odchylenie masy wsadu przekłada się na znacznie większą różnicę w oporze niż przy gęstościach niższych. Rozrzut samego wypełnienia może być identyczny, ale jego skutek staje się wyraźnie odczuwalny. Dlatego ustawienia bliżej środka zakresu regulacji są w praktyce bardziej wybaczające niż te przy górnej granicy.

Jak odróżnić problem z materiałem od zużycia urządzenia?

Pomaga analiza dwóch wielkości naraz: średniej masy wsadu i rozrzutu w serii pomiarowej. Spadek średniej przy zachowanym niewielkim rozrzucie wskazuje zwykle na nagromadzony osad zwiększający opór. Wzrost rozrzutu przy niezmienionej średniej sugeruje niejednorodność materiału, czyli mieszaną frakcję albo nierówną wilgotność. Jednoczesny spadek średniej i wzrost rozrzutu to typowa sygnatura zużytego elementu roboczego, najczęściej docisku gilzy.
